Natĺkacia hmoždinka N-S
  • Product Picture: "fischer natĺkacia hmoždinka N 5 x 30/5 S so zápustnou hlavou K NV"

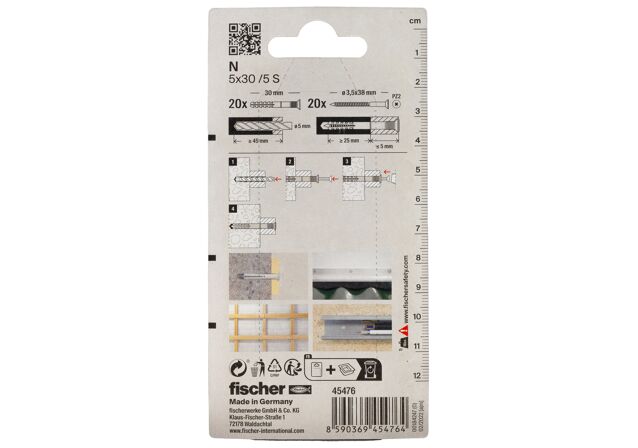

  • Packaging: "fischer natĺkacia hmoždinka N 5 x 30/5 S so zápustnou hlavou K NV"

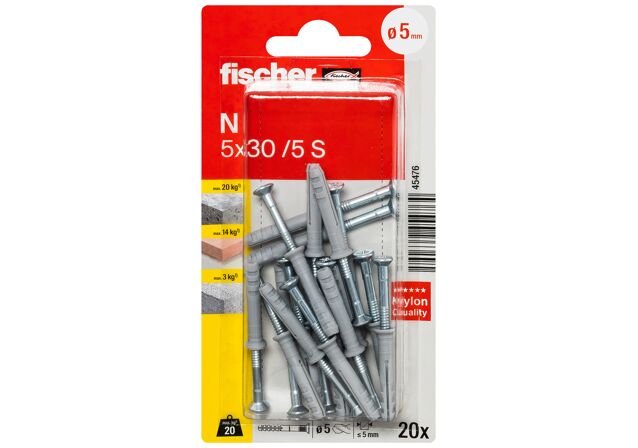

  • Packaging: "fischer natĺkacia hmoždinka N 5 x 30/5 S so zápustnou hlavou K NV"
  • Application Picture
    • Application Picture
    • Product Picture
    • Packaging
    • Packaging
      Objednávacie číslo 45476

      fischer natĺkacia hmoždinka N 5 x 30/5 S so zápustnou hlavou K NV

      Varianty produktov
      Stiahnutie obrazových údajov
      Hlavné funkcie
      • Rýchla zatĺkacia montáž šetrí čas: ideálne pre sériovú montáž.
      • Jednoduchá a bezpečná montáž: zatĺkacia poistka zabraňuje predčasnému rozopreniu kotvy.
      • Klinec je možné demontovať vyskrutkovaním pomocou PZ skrutkovača.
      • So zápustnou hlavou.

      Výhody / popis produktu

      Natĺkacia hmoždinka pre jednoduchú, rýchlu a ekonomickú montáž
      Výhody
      • Rýchla montáž jednoduchým zatlčením významne skracuje čas strávený na stavbe, takže hmoždinka je vhodná pre sériové aplikácie.
      • Integrovaná poistka zabraňuje hmoždinke v predčasnom rozoprení, a tak montáž prebieha bez akýchkoľvek problémov.
      • Krížová drážka v hlave klinca a špecifický typ závitu dovoľujú hmoždinku prípadne neskôr demontovať.
      • Dlhý rad priemerov a dĺžok obsahuje vhodný variant pre široké pole aplikácií.
      Natĺkacia hmoždinka fischer N-S sa skladá z vysoko kvalitného nylonového tela a klinca s zápustnou hlavou z nerezovej alebo galvanicky zinkovanej ocele. Obe časti sú kvôli úspore času predmontované. Hmoždinka sa aplikuje rýchlou prievlačnou montážou. Klinec sa zatlčie, telo hmoždinky sa roztiahne a bezpečne sa zaprie o steny otvoru. Natĺkacia hmoždinka N-S je vhodná na upevnenie ľahkých predmetov, napr. soklových líšt, káblových a trubkových príchytiek a ďalších elektroinštalačných prvkov na betón a iné plné stavebné materiály.

      Žiadosť a schválenie

      Aplikácia
      • Nosné konštrukcie z dreva
      • Profily pre napojenie stien a omietky
      • Príchytky na káble a potrubia
      • Upevnenie dierovaných montážnych pások
      Stavebné materiály
      • Betón
      • Plné vápennopieskové tehly
      • Tehla plná pálená
      • Prírodný kameň
      • Plné tvárnice z ľahčeného betónu
      • Pórobetón
      • Sadrokartónové dosky
      • Zvislé dierované tehly
      • Dierované vápennopieskové tehly
      • Dutinové panely z ľahčeného betónu
      Podrobné informácie o stavebných materiáloch nájdete v schválení. Ďalšie dokumenty nájdete v časti https://www.fischer.de/sdb.

      Montážny návod

      Princíp funkcie / montáž
      • Natĺkacia hmoždinka N je vhodná pre prievlačnú montáž.
      • Pri zarazení hrotu sa hmoždinka rozoprie v dvoch smeroch a tým dôjde k jej zakotveniu v stavebnom materiáli.
      Installation Hammerfix N
      1 / 4
      • 1
        Installation Hammerfix N
      • 2
      • 3
      • 4

      Špecifikácie

      Priemer vrtáku (
      d0
      )      		5 mm
      Efektívna kotevná hĺbka (
      hef
      )      		25 mm
      Dĺžka hmoždinky (
      l
      )      		30 mm
      Min. hĺbka vŕtaného otvoru pri prievlačnej montáži (
      h2
      )      		45 mm
      Max. hrúbka upevňovaného predmetu (
      t fix
      )      		5 mm
      Obsah 20 x N 5 x 30, 20 x klinec 3,5 x 38 Z, predmontované
      Obal Blister
      Balenie 2 St.
      GTIN (EAN-Code) 8590369454764

      Dokumenty na stiahnutie

      Load Table
      pdf,
      Hammerfix N - Recommended loads for a single anchor.
