Objednávacie číslo 512173

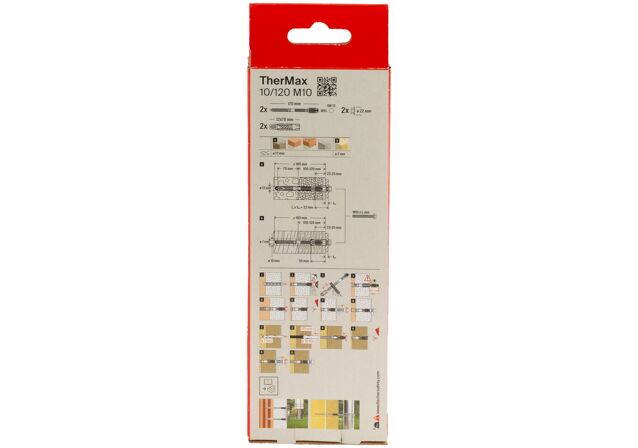

fischer systém pre dištančné montáže TherMax 10/120 M10 B

Name: fischer systém pre dištančné montáže TherMax 10/120 M10 B
Brand: fischer

Varianty produktov

Stiahnutie obrazových údajov

Hlavné funkcie

Plastový kužeľ preruší tepelný most medzi kotveným prvkom a vnútorným kotevným podkladom
Montáž bez pomoci špeciálneho náradia. Tým šetríte čas.
Plastový kužeľ z integrovanou frézou.
Presné zapustenie kužeľu bez tlakových značiek a poškodenia v zatepľovacích systémoch ETICS.
Vhodné pre všetky stavebné materiály.

Dištančná montáž bez tepelného mostu do externých kompozitných systémov

Výhody

Distančná montáž umožňuje rektifikáciu montovaného dielu a presné nastavenie polohy, pričom nedochádza ku vzniku otlačenia alebo poškodenia fasády.
Plastový kužeľ preruší tepelný most medzi kotveným prvkom a vnútorným kotevným podkladom a umožňuje energeticky optimalizovanú montáž.
Plastový kužeľ zosilnený sklenými vláknami sa zafrézuje s tvarovým spojením do zatepľovacieho systému a umožní jednoduchú a rýchlu montáž bez pomoci špeciálneho náradia.
Kombinácia TherMaxu 8 a 10 s univerzálnou hmoždinkou UX zaistia spoľahlivé kotvenie v každom type podkladu.
Bez hmoždinky UX je možná priama montáž do drevného podkladu po predvŕtaní.

Dištančný systém fischer TherMax 10 je riešením pre montáž bez tepelného mostu v exteriérových tepelnoizolačných kompozitných systémoch (ETICS). Na závitovej tyči je osadený kužeľ zosilnený sklenenými vláknami, ktorý si vyfrézuje lôžko cez omietku a do izolačného materiálu bez nastavovacieho nástroja. Kužeľ na hlave závitovej tyče preruší tepelný most. Nastaviteľný systém je vhodný pre fixácie v ETICS a nenosných vrstvách s hrúbkou od 80 mm do 240 mm. fischer TherMax 10 dokáže udržať stredne veľké záťaže ako sú svetlá, poštové schránky a bleskozvody v betóne, pórobetóne a murive z perforovanej alebo masívnej tehly

Aplikácia

Pre montáž s prerušením tepelného mostu pre:

Štíty
Osvetlenie
Poštové schránky
Pohybové čidlá
Odkvapové zvody
Hromozvody
Vodiace lišty žalúzií

Stavebné materiály

Betón
Zvislé dierované tehly
Dutinové panely z ľahčeného betónu
Dierované vápennopieskové tehly
Plné vápennopieskové tehly
Tehla plná pálená
Pórobetón
Drevo

Podrobné informácie o stavebných materiáloch nájdete v schválení. Ďalšie dokumenty nájdete v časti https://www.fischer.de/sdb.

Princíp funkcie / montáž

Systém TherMax 10 je vhodný pre predsadenú montáž.
Samorezný kužeľ pri aplikácií vyfrézuje lôžko do vrstvy tepelného izolantu.
Plastový kužeľ minimalizuje tepelné straty.
Nie je potrebné žiadne špeciálne náradie.
Pri aplikácií do dreva a omietky je potrebné predvŕtať otvor (poznámka pod tabuľkou zaťaženia) nasledovne: TherMax 10: d0 = 18 mm, h0 = 50 mm.
Sortiment ponúka možnosti montáže pomocou metrických skrutiek M6/8/10, samoreznými skrutkami 6.3 mm, skrutky skrutkami do dreva 6.0 mm alebo skrutkami do dreva 4.5-5.5 mm ak sú doplnené hmoždinkou SX Plus 5.

Zobraziť návod na montáž vo formáte PDF

Installation in masonry

1 / 8

Installation in wooden substrate

1 / 6

Priemer vrtáku ( d₀ )	12 mm
Hĺbka vŕtaného otvoru ( h₀ )	180 mm
Užitočná dĺžka ( e )	100 - 120 mm
Kotevná hĺbka ( h_ef )	70 mm
Krytka-Ø ( ADK )	22 mm
Rozmer kľúča	13 mm
Skrutka do drevotriesky / do plechu / metrické	M10
Obsah	2 x UX 12 x 70 / TherMax / krytky
Obal	Krabička
Balenie	2 St.
GTIN (EAN-Code)	4048962114775
