Objednávacie číslo 90931

fischer kovová hmoždinka do sadrokartónu HM 6 x 37 S s metrickou skrutkou

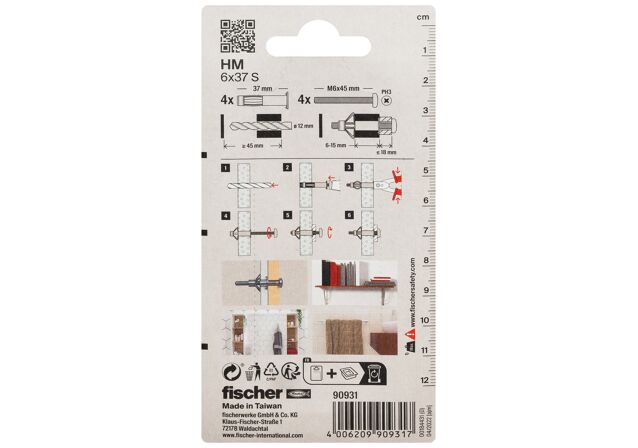

Name: fischer kovová hmoždinka do sadrokartónu HM 6 x 37 S s metrickou skrutkou
Brand: fischer

Varianty produktov

Stiahnutie obrazových údajov

Hlavné funkcie

Vďaka veľkej styčnej ploche sklopného ramienka je hmoždinka vhodná na upevnenie ťažkých predmetov na doskové stavebné materiály.
Výhoda pri montáži: skrutku je možné povoliť a opäť pritiahnuť.
Zuby na golieri držia hmoždinku bezpečne na mieste a predchádzajú jej pretočeniu v doskových stavebných materiáloch.
Vhodná pre predsadenú montáž.
Vrátane metrickej skrutky

Univerzálna kovová hmoždinka do dutín s metrickou skrutkou

Výhody

Vďaka rozsiahlemu sortimentu je hmoždinka HM vhodná pre doskové stavebné materiály o hrúbke 3 - 50 mm a tým aj pre najrôznejšie aplikácie.
Metrický vnútorný závit umožňuje viacnásobné povolenie a ukotvenie kotveného dielu a tým ponúka optimálnu flexibilitu.
Rozpínacie ramená hmoždinky HM ponúkajú veľkú dosadaciu plochu a tým umožňujú vysokú nosnosť.
Zúbky na okraji hmoždinky sa vnoria do materiálu dosky a zabraňujú pretáčaniu hmoždinky a tým uľahčujú montáž.

fischer HM je všestranná kovová hmoždinka do dutín s metrickou skrutkou vhodná do všetkých doskových stavebných materiálov s hrúbkou 3 - 50 mm. Hmoždinka sa aktivuje v predsadenej pozícií kliešťami fischer HM-Z 1. Ramienka sa riadenou deformáciou oprú o zadnú stenu dosky. Montáž bez klieští je možné spraviť skrutkovačom alebo AKU-skrutkovačom. Predmet môže byť ľubovoľne upevnený a zase povolený. Hmoždinka fischer HM je vhodná na upevnenie svetiel, obrázkov či poličiek v interiéri.

Aplikácia

Obrazy
Osvetlenie
Ľahké nástenné skrinky
Držiaky na uteráky
Zrkadlové skrine
Záclonové tyče
Nosné konštrukcie

Stavebné materiály

Sadrokartónové a sadrovláknité dosky
Dutinové podlahové dosky
Stavebné dosky z ľahkej drevitej vaty
Drevotrieskové dosky
Preglejkové dosky

Podrobné informácie o stavebných materiáloch nájdete v schválení. Ďalšie dokumenty nájdete v časti https://www.fischer.de/sdb.

Princíp funkcie / montáž

Kovová dutinová hmoždinka HM je vhodná pre predsadenú montáž.
Voľba hmoždinky sa robí podľa hrúbky materiálu dosky tak, aby bolo umožnené optimálne rozoprenie v dutine.
Pri montáži sa rozperné ramená roztvoria a oprú sa o zadnú stranu dosky.
Hmoždinku HM je možné montovať pomocou montážnych klieští. Pri montáži akumulátorovým alebo ručným skrutkovačom je nutné najskôr demontovať predmontovanú skrutku. Pri osadzovaní a zaskrutkovaní hmoždinky súčasne použite kotvený diel nebo pomocný predmet, napr. podložku (max. 6 mm) ako poistku proti pretáčaniu.

Installation HM with installation pliers HM Z 1

1 / 6

Installation HM

1 / 6

Priemer vrtáku ( d₀ )	12 mm
Hrúbka dosky ( d_p )	6 - 15 mm
Dĺžka hmoždinky ( l )	37 mm
Min. hĺbka vyvŕtaného otvoru ( h₁ )	45 mm
Obsah	4 x kovová hmoždinka do sadrokartónuHM 6 x 37, 4 x skrutka M 6 x 45
Obal	Blister
Balenie	4 St.
GTIN (EAN-Code)	4006209909317

Load Table

pdf,

Metal cavity fixing HM - Recommended loads for a single anchor.

fischer kovová hmoždinka do sadrokartónu HM 6 x 37 S s metrickou skrutkou
