Kovová hmoždinka HM
  • Product Picture: "fischer kovová hmoždinka do sadrokartónu HM 5 x 37 S s metrickou skrutkou"

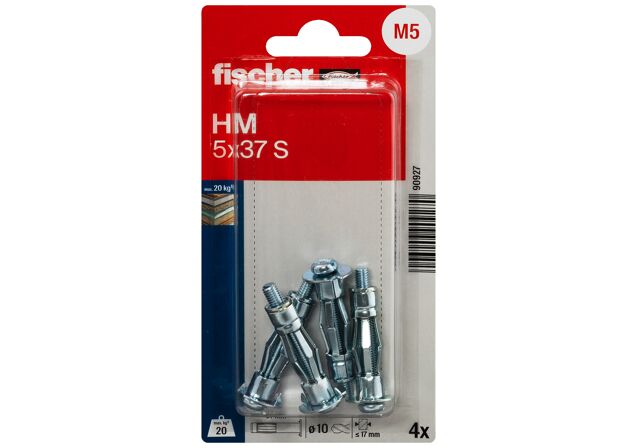

  • Packaging: "fischer kovová hmoždinka do sadrokartónu HM 5 x 37 S s metrickou skrutkou"

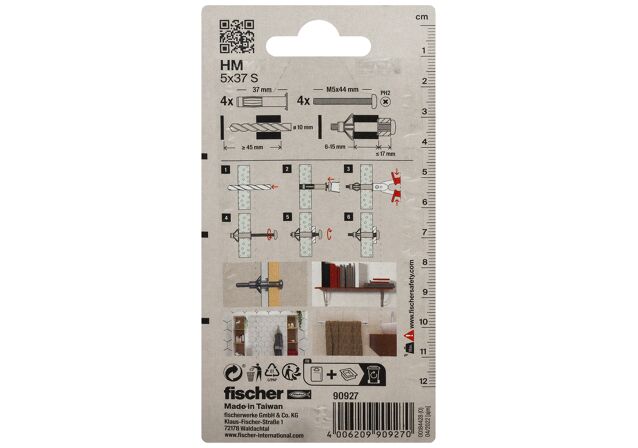

  • Packaging: "fischer kovová hmoždinka do sadrokartónu HM 5 x 37 S s metrickou skrutkou"
  • Application Picture
  • Youtube VideoYoutube VideoYoutube Video
    • Youtube VideoYoutube VideoYoutube Video
    • Product Picture
    • Packaging
    • Packaging
    • Application Picture
      Objednávacie číslo 90927

      fischer kovová hmoždinka do sadrokartónu HM 5 x 37 S s metrickou skrutkou

      Varianty produktov
      Stiahnutie obrazových údajov
      Hlavné funkcie
      • Vďaka veľkej styčnej ploche sklopného ramienka je hmoždinka vhodná na upevnenie ťažkých predmetov na doskové stavebné materiály.
      • Výhoda pri montáži: skrutku je možné povoliť a opäť pritiahnuť.
      • Zuby na golieri držia hmoždinku bezpečne na mieste a predchádzajú jej pretočeniu v doskových stavebných materiáloch.
      • Vhodná pre predsadenú montáž.
      • Vrátane metrickej skrutky

      Výhody / popis produktu

      Univerzálna kovová hmoždinka do dutín s metrickou skrutkou
      Výhody
      • Vďaka rozsiahlemu sortimentu je hmoždinka HM vhodná pre doskové stavebné materiály o hrúbke 3 - 50 mm a tým aj pre najrôznejšie aplikácie.
      • Metrický vnútorný závit umožňuje viacnásobné povolenie a ukotvenie kotveného dielu a tým ponúka optimálnu flexibilitu.
      • Rozpínacie ramená hmoždinky HM ponúkajú veľkú dosadaciu plochu a tým umožňujú vysokú nosnosť.
      • Zúbky na okraji hmoždinky sa vnoria do materiálu dosky a zabraňujú pretáčaniu hmoždinky a tým uľahčujú montáž.
      fischer HM je všestranná kovová hmoždinka do dutín s metrickou skrutkou vhodná do všetkých doskových stavebných materiálov s hrúbkou 3 - 50 mm. Hmoždinka sa aktivuje v predsadenej pozícií kliešťami fischer HM-Z 1. Ramienka sa riadenou deformáciou oprú o zadnú stenu dosky. Montáž bez klieští je možné spraviť skrutkovačom alebo AKU-skrutkovačom. Predmet môže byť ľubovoľne upevnený a zase povolený. Hmoždinka fischer HM je vhodná na upevnenie svetiel, obrázkov či poličiek v interiéri.
      Youtube VideoYoutube VideoYoutube Video

      Žiadosť a schválenie

      Aplikácia
      • Obrazy
      • Osvetlenie
      • Ľahké nástenné skrinky
      • Držiaky na uteráky
      • Zrkadlové skrine
      • Záclonové tyče
      • Nosné konštrukcie
      Stavebné materiály
      • Sadrokartónové a sadrovláknité dosky
      • Dutinové podlahové dosky
      • Stavebné dosky z ľahkej drevitej vaty
      • Drevotrieskové dosky
      • Preglejkové dosky
      Podrobné informácie o stavebných materiáloch nájdete v schválení. Ďalšie dokumenty nájdete v časti https://www.fischer.de/sdb.

      Montážny návod

      Princíp funkcie / montáž
      • Kovová dutinová hmoždinka HM je vhodná pre predsadenú montáž.
      • Voľba hmoždinky sa robí podľa hrúbky materiálu dosky tak, aby bolo umožnené optimálne rozoprenie v dutine.
      • Pri montáži sa rozperné ramená roztvoria a oprú sa o zadnú stranu dosky.
      • Hmoždinku HM je možné montovať pomocou montážnych klieští. Pri montáži akumulátorovým alebo ručným skrutkovačom je nutné najskôr demontovať predmontovanú skrutku. Pri osadzovaní a zaskrutkovaní hmoždinky súčasne použite kotvený diel nebo pomocný predmet, napr. podložku (max. 6 mm) ako poistku proti pretáčaniu.
      Installation HM with installation pliers HM Z 1
      1 / 6
      • 1
        Installation HM with installation pliers HM Z 1
      • 2
      • 3
      • 4
      • 5
      • 6
      Installation HM
      1 / 6
      • 1
        Installation HM
      • 2
      • 3
      • 4
      • 5
      • 6

      Špecifikácie

      Priemer vrtáku (
      d0
      )      		10 mm
      Hrúbka dosky (
      dp
      )      		6 - 15 mm
      Dĺžka hmoždinky (
      l
      )      		37 mm
      Min. hĺbka vyvŕtaného otvoru (
      h1
      )      		45 mm
      Obsah 4 x kovová hmoždinka do sadrokartónu HM 5 x 37,
      4 x Skrutka M 5 x 44
      Obal Blister
      Balenie 4 St.
      GTIN (EAN-Code) 4006209909270

      Dokumenty na stiahnutie

      Load Table
      pdf,
      Metal cavity fixing HM - Recommended loads for a single anchor.
